摘要
TDLAS（tunable diode laser absorption spectroscopy，可調諧二極管激光吸收光譜法）是近年來在冷凍干燥領域受到關注的新技術，它可以實時捕捉凍干設備樣品倉和冷阱中間管道的水蒸氣流量，以此提供凍干過程中關鍵的產品參數。本文介紹了使用該技術評價凍干設備極限性能的兩種方法，相較于傳統測試這兩種方法可以高效直觀地對設備進行評價，提升凍干工藝轉移和放大時的安全性。
01凍干的效率 vs 設備限制
冷凍干燥是注射藥物制造中非常重要的環節，但該過程效率往往非常低，很多情況下一個凍干循環耗時會超過數天。在凍干工藝的開發過程中使用反復試驗方法通常會使該過程原本的低效率變得更糟，并且開發出的工藝條件可能遠非最佳——最佳條件被定義為在保證藥物性能和安全的同時最小化工藝需要的時間，并且保證該工藝在生產時也在設備的能力范圍以內。近年來，開始通過應用初級干燥的圖形設計空間理念，確定初級干燥的最佳條件。代表性的設計空間如圖 1 所示，y 軸為升華速率，x 軸為凍干機腔體壓力。

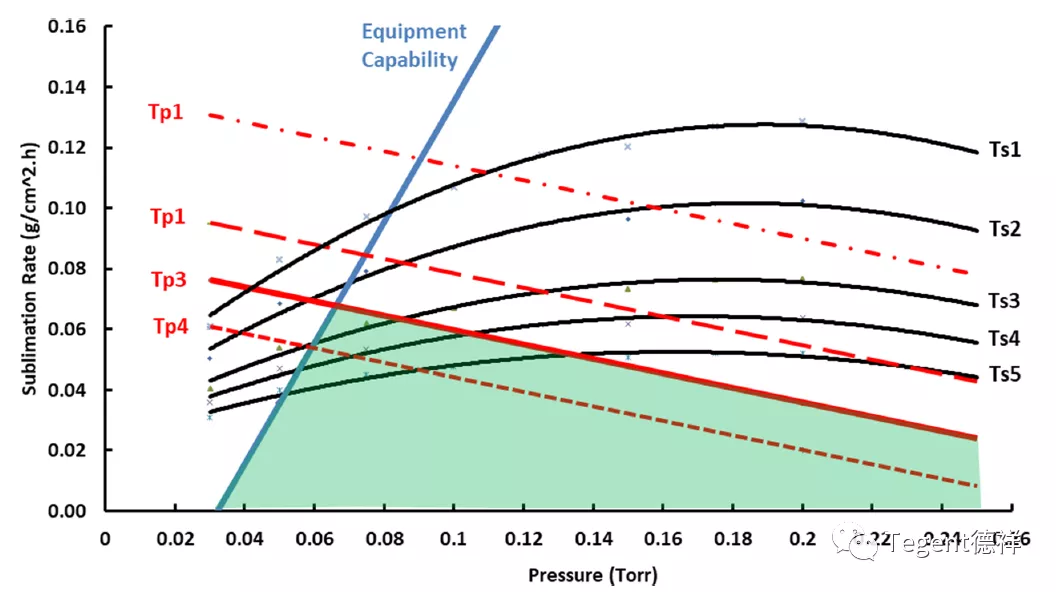

▲ 圖1：表示設備性能的曲線（藍色軌跡）作為兩個邊界之一的代表性設計空間。 紅虛線表示產品溫度等溫線。 紅色實線表示臨界產品溫度等溫線。 全黑軌跡表示擱板溫度等溫線
設計空間是使用傳熱-傳質的第一原理以及小瓶傳熱系數 (Kv) 和干燥產品層在初級干燥過程中對水蒸氣流動的阻力 (Rp) 的測量值構建的。這些等溫線建立了直接控制的過程變量——擱板溫度和腔室壓力以及產品溫度之間的關系，這是一個不受直接控制的關鍵過程變量。圖 1 中的設計空間有兩個邊界：一個與產品相關，另一個與設備相關。產品溫度等溫線之一（紅色實線）代表初級干燥過程中允許的最高產品溫度（通常為塌陷溫度或玻璃轉化溫度）。另一個邊界（藍色軌跡）是設備性能曲線。該曲線表明，任何凍干機在其支持的最大升華率方面都有限制。限制因素可能是制冷能力、冷凝器表面積或可達到的最大擱板溫度。然而，對于許多使用分離式冷阱設計的凍干機，設備能力受到連接樣品倉腔體和冷阱的管道中音速的限制——音速是恒定截面管道可獲得的最大流速。隨著水蒸氣流速接近音速（在-25℃ 時約為 390 m/s），對于既定的上游（腔室）壓力，通過管道的質量流量達到最大值，并且與下游側的壓力大小無關，管道的壓力在這種情況下等同于冷阱壓力。這種現象被稱為阻塞流。
阻塞流造成的設備限制是放大過程中的不確定性來源。這對于在嚴苛的干燥條件下也能保持穩健的配方尤其重要，因為這種配方在初級干燥期間產品溫度上限較高，或者干燥產品層對水蒸氣流動的阻力較低，凍干過程中更容易接近設備的極限。從中獲得的寶貴經驗是，開發凍干工藝時需要著眼于設備用于商業生產的能力。
而測試凍干機的極限能力并沒有太多方法，通常使用純水和壓力計進行多次實驗來作為檢測手段。近年來，使用TDLAS（tunable diode laser absorption spectroscopy，可調諧二極管激光吸收光譜法，圖2）可提供水蒸汽濃度和氣體流速的實時測量，可用于凍干機到達極限時的質量流量數據，為性能測試提供了極大便利，同時，由于該技術有延展性，因此可確保商業化生產時提供設備性能的可靠數據。

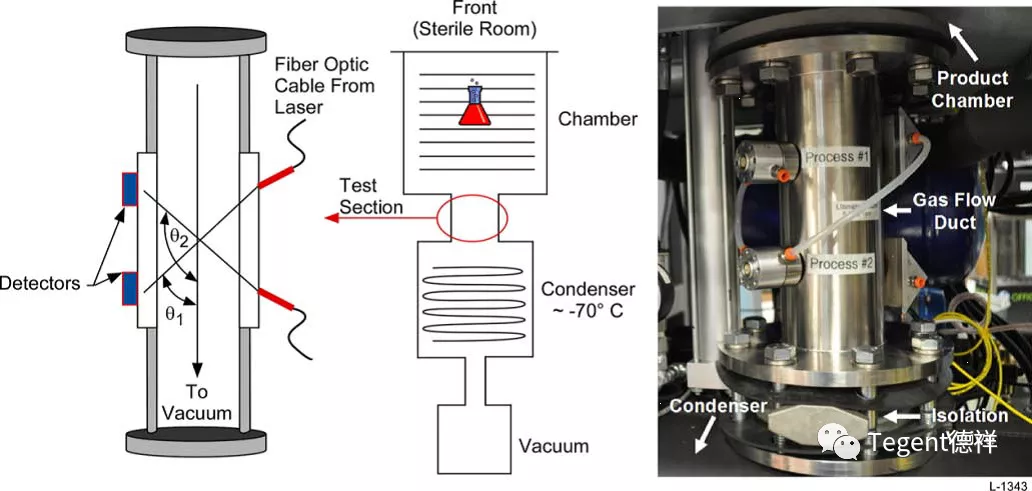

▲ 圖2：TDLAS裝置的示意圖和安裝在凍干機中的照片
02 使用TDLAS技術測試極限性能的兩種方法
最小可控壓力法
對于最小可控壓力法，測試的凍干機腔體壓力設定為低于可達到的最低壓力。初始擱板溫度為-45°C。在達到穩態壓力后，記錄水蒸氣的質量流量。然后將擱板溫度提高 10°C，并針對多個擱板溫度設定點重復該過程。雖然建立一條直線只需要兩個點，但我們認為較好的做法是收集五個或六個壓力的數據。使用最小可控壓力方法可記錄整個實驗過程中阻塞流的出現時的質量流量。

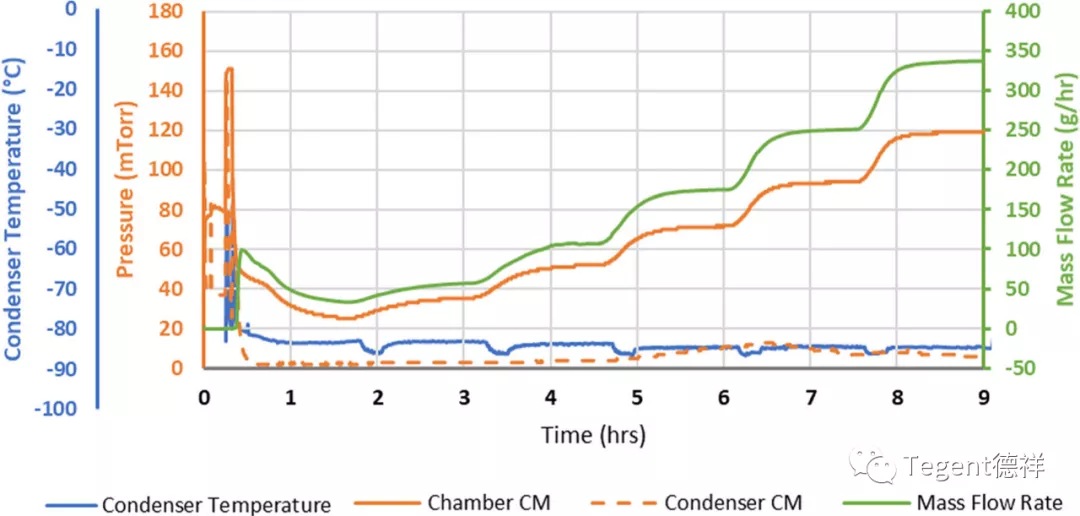

▲ 圖3：干燥過程中的數據用于繪制隨時間變化的壓力和質量流量的關系圖。腔室壓力與冷凝器壓力的比率范圍從大約 8:1 到高達 20:1
Searles et al報道了使用腔室壓力與冷凝器壓力的比率作為阻塞流的指標，其中三倍或更高的比率應被視為阻塞流的確認。
阻塞點法
冷凍水盤后，將系統抽真空并使壓力穩定，當在壓力設定點建立穩定狀態時，對擱板溫度進行階躍變化，直到觀察到阻塞流。然后記錄所得質量流量，然后建立新的壓力設定點并重復該過程。

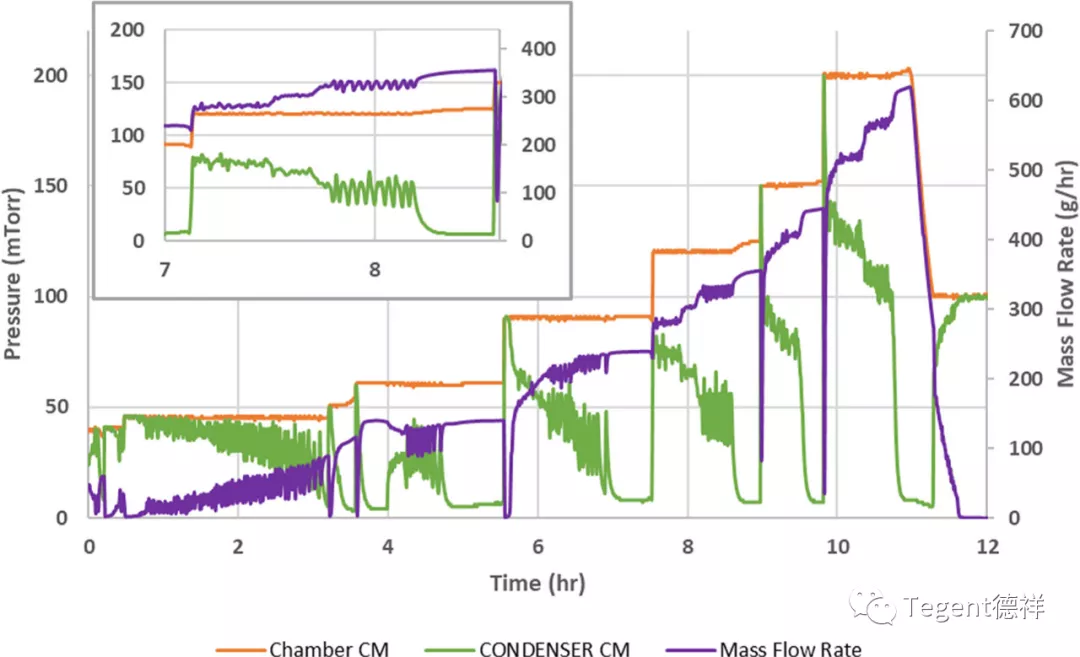

▲ 圖4：壓力和質量流量隨時間變化的曲線圖，使用阻塞點方法和擴展圖顯示當流量在 120 mTorr 的壓力設定點阻塞時冷凝器壓力“觸底反彈”
參考上圖4中的過程數據，有兩種方法可以識別阻塞流。一種方法是觀察腔室壓力是否高于設定點壓力。但有時這是一個很容易被忽視的細微變化。一個更能說明阻塞流的指標是冷阱壓力，當控制系統試圖維持腔室壓力設定點時，有一段時間質量流量和冷凝器壓力都在異相振蕩。在此振蕩期間，隨著冷阱壓力降低，質量流量增加，反之亦然。在腔室壓力超過設定點時，可看到冷阱壓力迅速下降，這是用于控制壓力的氮氣流切斷的點，冷阱壓力“觸底”，表明阻塞流現象的出現。

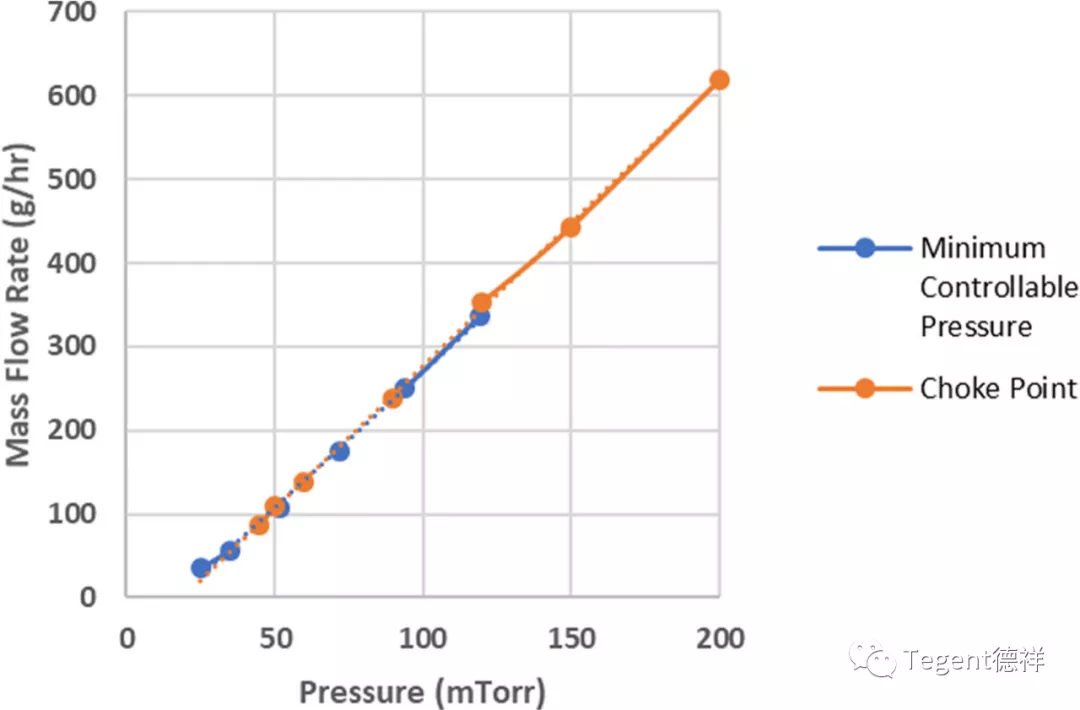

▲ 圖5：最小可控壓力與阻塞點方法的比較
從結果來看，兩種方式并沒有明顯的區別，也證明了TDLAS作為流量檢測工具在不同方法下提供數據的穩定性。
03TDLAS在冷凍干燥中的更多應用
通過將 TDLAS 測量數據與描述冷凍干燥的完善的傳熱和傳質模型相結合，用戶可以獲得有關影響最終產品質量的關鍵工藝參數 (KPP) 的信息。
-判斷初級和次級干燥終點
-連續測定小瓶傳熱系數Kv
-在初級干燥過程中連續測定批次平均產品溫度
-連續測定產品干層厚度
-連續測定產品阻力Rp
-連續測定產品的殘余水分

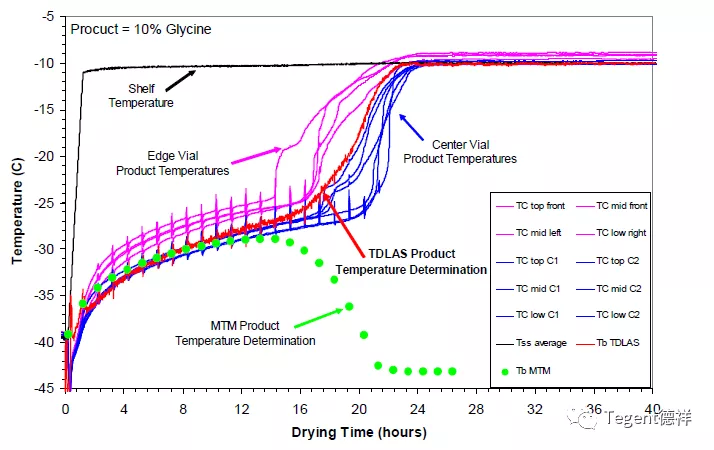

▲ 基于 TDLAS 的批次平均產品溫度測定
SP Scientific專業凍干機生產商

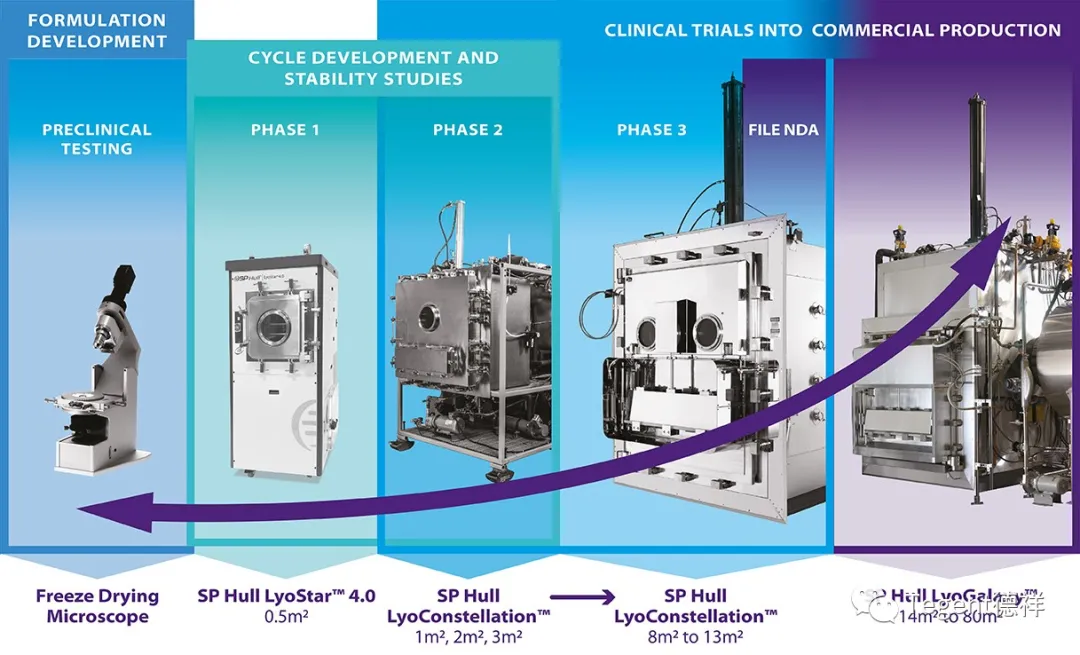

由SP Scientific公司提出的“Line of Sight”理念
目前TDLAS技術已率先由美國SP scientific公司應用到其凍干機產品中，在中試研發和生產型設備上同步使用這樣的技術可以很好的提升工藝的穩定性和批次的安全性，是一個強大且可靠的過程分析技術。更多信息可前往www.spscientific.com了解。
