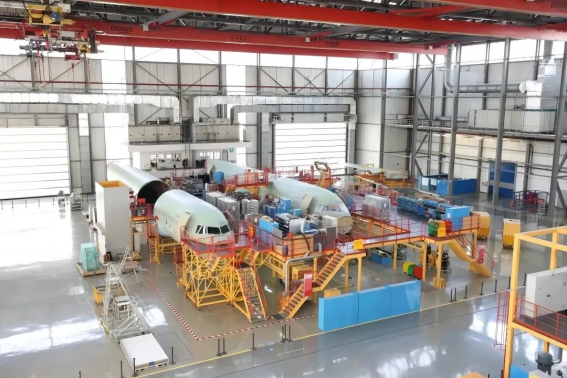

4月6日,空客和中國航空業達成多個協議:批量采購160架空客飛機、提升可持續航空燃料產量及使用等??湛皖A計我國航空市場將以年均5.3%的速度保持增長,對于航空燃料的產量需求也將隨之上升。[1]
(來源:《財經》空客企業供圖)
01 什么是航煤?
先來了解一個概念,什么是航煤?目前,世界各航空公司所使用的航空燃料主要有兩大類:航空汽油和噴氣燃料,分別適用不同類型的飛機發動機。航空汽油用在活塞式航空發動機的燃料,噴氣燃料用于渦輪噴氣發動機。但由于國內外普遍生產和廣泛使用的噴氣燃料多屬于煤油型,通常稱之為航空煤油,簡稱航煤。
02 為什么要檢測噴氣燃料的潤滑性?
國際航空協會明確要求,需要對于噴氣燃料的潤滑性進行檢測,那么為什么要檢測?
噴氣燃料的潤滑性也稱為抗磨性,抗磨性的好壞對發動機燃油供應的靈敏調節、油泵使用壽命乃至飛行安全均極為重要。飛機發動機燃料供給系統部件和燃料控制單元的運動部件依靠噴氣燃料自身來潤滑,其中對燃料潤滑性比較敏感的是柱塞泵,柱塞與斜盤運轉于高負荷和高溫條件,燃料系統設計和材料差別將會導致設備對燃料潤滑性靈敏度各有區別,實際使用中因噴氣燃料潤滑性而導致的問題其輕重程度不同。噴氣燃料潤滑性差會造成油泵分油活門磨損和深度劃傷,引起燃料輸油壓力間歇上升,可能造成離心式油泵調節器的針閥球面和球座磨損,輕者發動機轉速降低,稍微嚴重則機型故障,更嚴重的是發動機空中停車。
03 世界各國噴氣燃料潤滑性測試標準實驗方法
航空渦輪發動機燃料的潤滑性問題由來已久,世界各國都對該燃料的潤滑性進行了研究,制定了相應的評價方法和試驗儀器,并經過不斷修正和完善,最終在燃料質量規范中明確了潤滑性指標要求和標準試驗方法。
西方普遍采用球柱潤滑評定試驗法ASTM D5001考察噴氣燃料的潤滑性,要求磨斑直徑小于0.85 mm;國內目前等效采用 SH/T 0687,并要求民用磨斑直徑不大于 0.85 mm,軍用磨斑直徑不大于 0.65 mm。
04 國際互認的噴氣燃料潤滑性評價方法
國際航運協會標準采用:
ASTM D5001《球柱潤滑性評定儀測定航空渦輪燃料潤滑性的標準試驗方法 ( Ball on Cylinder Lubricity Evaluator,簡稱 BOCLE法)》(簡稱球柱法)評定燃料的潤滑性。
球柱潤滑評定試驗法

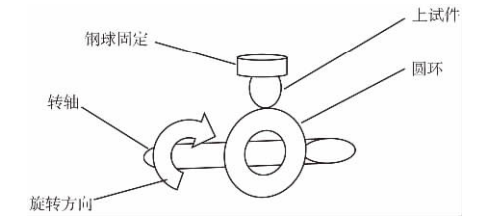

該方法是將不能轉動的鋼球固定在垂直安裝的卡盤中并浸入待測油樣,鋼環柱體以一定的轉速旋轉,與鋼球之間產生摩擦,測量磨斑直徑WSD值來表示噴氣燃料的潤滑性。
ABS-SL型球柱潤滑性評定儀試驗鋼球為ANSI標準鋼號E-52100鉻合金鋼(洛氏硬度HRC為64~66),試驗環為SAE 8720鋼(HRC為58~62)。

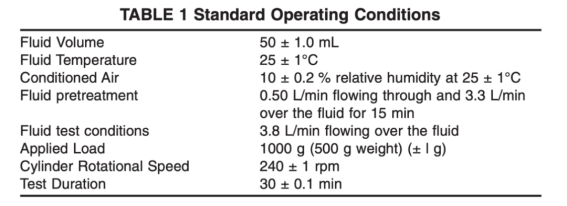

試驗方法選用ASTM D5001《球柱潤滑性評定儀測定航空渦輪燃料潤滑性的標準試驗方法(BOCLE)法》,摩擦上試件為鋼球,下試件為圓環,在1000g壓力載荷下,鋼球固定,圓環以(240±1)r/min速度轉動,圓環下部位完全浸沒于(25±1)℃的(50±1.0)mL試驗油樣中,試驗前對油樣預處理15 min (0.5 L/min 和3.3L/min 的流速空氣分別從油樣的底部和上表面通入),相對濕度為(10±0.2)%的空氣以流速3.8 L/min 流過油樣上表面,試驗時間為(30±0.1)min,具體試驗條件如下:
(點擊查看大圖)
試驗結束后在顯微鏡下測量鋼球的磨斑直徑,即WSD值(單位為mm)。如下圖所示:
(點擊查看大圖)
05 德國PILODIST航煤潤滑性測試儀 BOCLE D5001
航煤潤滑性測試儀BOCLE D5001是一款全自動儀器,測試航空煤油的潤滑性能,完全按照ASTM D5001標準,采用球柱潤滑性評定儀法進行設計。
全自動的測試過程不需要任何操作者的干預,只需要將測試球及測試環放置在指定位置,并按下開始按鈕就可以進行測試。無需其它額外工具。
磨痕是通過旋轉的測試環摩擦固定的測試球產生的。一部分的測試環浸入在渦輪油槽中(50毫升),并填滿渦輪燃料。油槽的溫度,測試流體上面的循環空氣的相對濕度(一般保持在10%),以及空氣流量均可控。測試球在實驗期間的30分鐘內用一個恒定的重量(1000±1g)壓住。同時試驗環以240±1RPM/min的固定速度旋轉。實驗結束后,用顯微鏡觀測產生的磨損痕的長軸和短軸。磨損痕跡決定了航空渦輪燃料的潤滑性。
儀器優勢
1 PILODIST BOCLE D5001不需要安裝環和球的工具?。?!

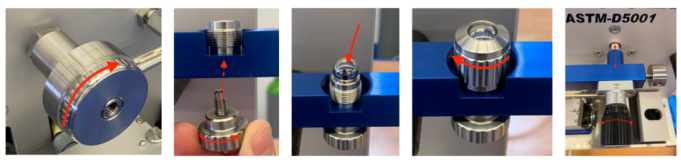

2 PILODIST BOCLE D5001配備了獨特的負載臂定位系統,其結構中有精確的千分尺,只需操作員轉動旋鈕,環的位置就會改變。不再需要安裝不同尺寸的墊片來定位環!

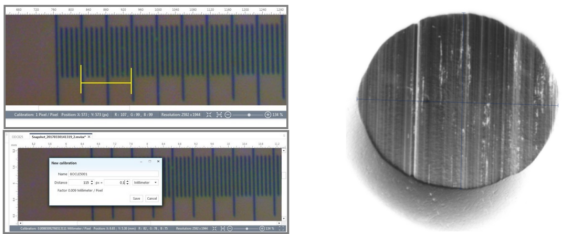

3 利用聚光顯微鏡和數字自動對焦相機進行WSD計算。操作員通過專用軟件在顯示屏上測量長軸和短軸。數碼相機通過標準可追溯厚度標準樣品進行校準。無需測微計,無需每年重新認證!
06 關于德國PILODIST
德國PILODIST公司源自于全球知名的蒸餾及精餾設備供應商。公司傳承原Fischer公司專業的蒸餾及精餾設備制造技術,為全球石油化工、精細化工行業及科研院所客戶提供高品質的原油蒸餾系統、精餾系統、溶劑回收系統、汽液相平衡和分子蒸餾等。
如果您對上述提到的產品或檢測方法感興趣,歡迎隨時撥打熱線400-006-9696咨詢德祥科技。
