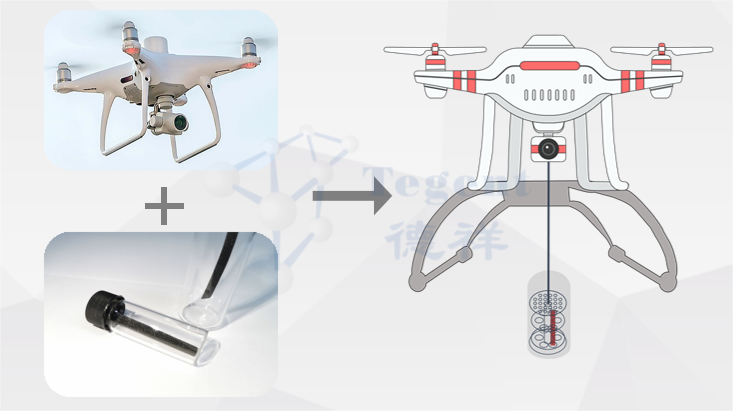

近年來，無人機（UAV）的應用在分析化學領域中取得了顯著進展。德祥集團旗下英諾德INNOTEG最新獲得的實用新型專利“一種無人機搭載固相微萃取薄膜的原位水體采樣裝置”，在這一領域中樹立了新的里程碑。
這項技術通過將無人機與先進的薄膜固相微萃取（TF-SPME）技術相結合，為環境污染的現場快速監測提供了高效、精準的解決方案。
這樣搭配使用有什么優點嘛？
現場——現場原位采集分析對象；
高效——多通道TF-SPME同步采樣；
安全——無人機可抵達人工難以到達地點；
下面就帶大家來具體看一下這項技術的實驗應用：

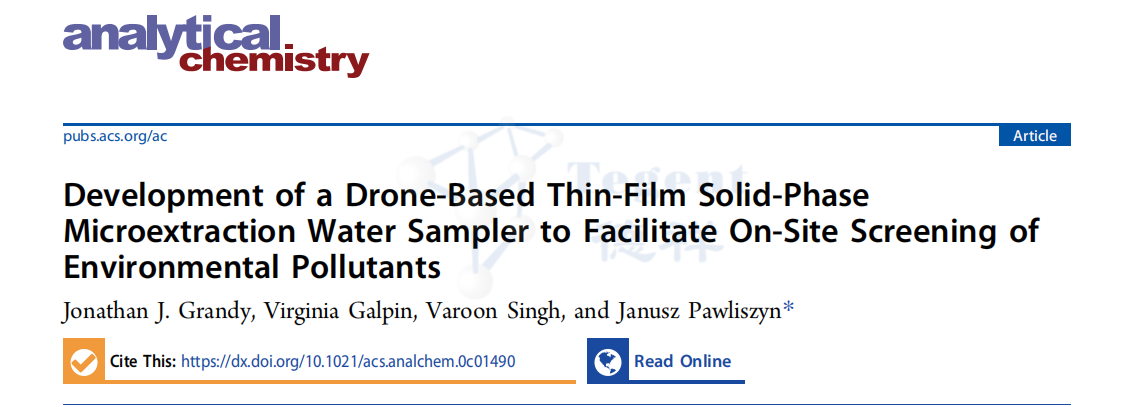

薄膜固相微萃取的發明者加拿大滑鐵盧大學的Pawliszyn教授及其團隊提出開發基于無人機的薄膜固相微萃取水采樣器，促進環境污染物的現場篩選。

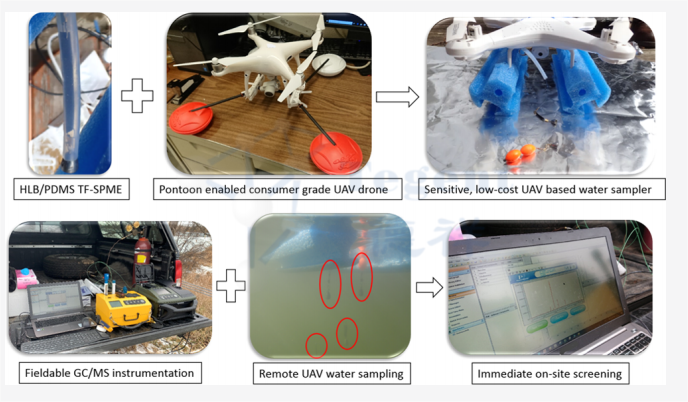

裝置采用了HLB（親水-疏水平衡）顆粒與PDMS（聚二甲基硅氧烷）膜相結合的固相微萃取技術。這種薄膜具有廣泛的親水和疏水相互作用能力，適用于多種環境污染物的非靶向分析 。無人機搭載的采樣器能夠在水體上方懸停，通過輕便的浮力-重力調節裝置實現水樣的自動采集。
空白實驗
進行處理空白實驗，包括兩組未處理的HLB/PDMS TF - SPME膜空白對照組作為參考，四組正常實驗室處理的空白對照組，四組密封在不同無人機采樣器中并懸掛在室外15分鐘的空白對照組，以及兩組放置在2 mL玻璃自動進樣器未密封小瓶中并在室外放置15分鐘的空白對照組。
存儲能力評估
用修改的McReynolds標準評估無人機采樣器的分析物存儲能力。制備三組各四個1 ppb McReynolds標準的TF - SPME重復樣品，在2 L去離子水中攪拌后，通過將無人機采樣器懸掛在瓶中進行HLB/PDMS TF - SPME提取，分別在這三種情況下進行分析：
采樣后立即；
密封在無人機采樣器中10分鐘；
密封在無人機采樣器中10分鐘后轉移并儲存在干冰上的玻璃TD管中4小時。
熱水浴缸試驗：在熱水浴缸表面進行試驗，將兩個HLB/PDMS TF - SPME膜裝備到無人機采樣器上，讓無人機降落在熱水浴缸水面上進行10分鐘采樣，然后飛回并對膜進行現場脫附和分析。
受工業影響的水道試驗：從疑似受垃圾填埋場影響的水道（坐標42°48′36.48″N和81°19′07.56″W）進行無人機TF - SPME現場提取，采樣時將一個4 cm和一個2 cm HLB/PDMS TF - SPME膜連接到無人機上，在水面進行兩次提取，每次10分鐘，同時進行四組2 cm HLB/PDMS TF - SPME膜的實驗室模擬提取。將返回實驗室分析的所有膜密封在TD管中并在干冰中運輸。
實驗結果

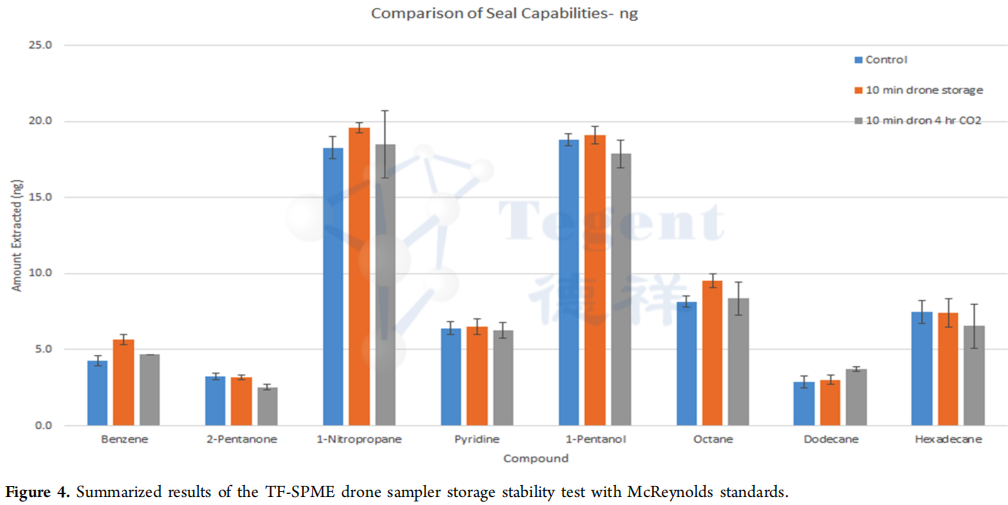

使用McReynolds標準進行的 TF-SPME 無人采樣器儲存穩定性測試結果匯總
驗證VOC存儲穩定性
空白脫附實驗表明采樣器在飛行過程中能保護膜不被大氣污染，密封測試表明無人機采樣器能防止樣品損失，且苯等化合物在測試中沒有明顯的消耗，采樣具有較好的重復性。
私人熱水浴缸試驗

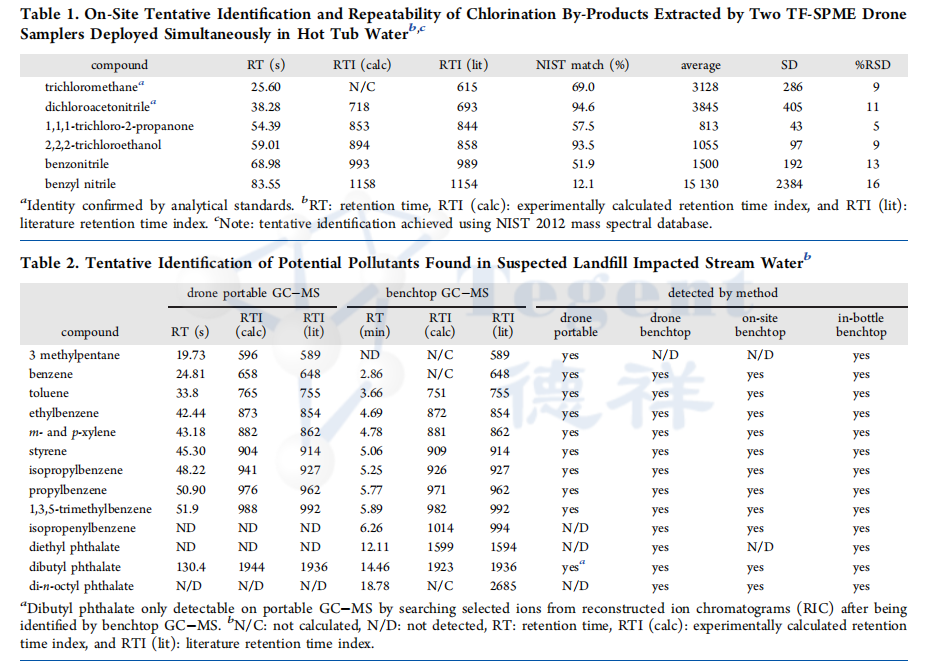

無人機飛行正常，薄膜膜成功部署和收回；對六種氯化消毒副產物的鑒定結果相對標準偏差（%RSDs）在5 - 16%之間；提出使用預加載校準劑進行動力學校準的方法，以校正遠程位置中難以測量的水溫及流速變化。
受工業影響的水道試驗
只檢測到少量接近檢測限的鄰苯二甲酸鹽，確定了各種烷基苯，如苯、甲苯、乙基苯等；現場使用便攜式GC - MS儀器能立即識別污染物，實驗室分析結果與現場結果具有可比性；但冬季條件不利于進一步驗證，如無人機電池太冷、水溫低影響對重半揮發性有機化合物的提取等。
實驗結論
基于無人機的TF - SPME水采樣設備能存儲易揮發化合物并防污染，可將樣本運輸至實驗室進一步分析；
無人機、TF - SPME采樣器和便攜式GC - MS相結合，能確定地表水污染物的來源，對危險水域的檢測很有用；
該方法具有實際優勢，對于難以到達和/或危險的水域可能特別有用。若配備在更長航程的無人機上，還可快速從偏遠地區運輸樣品，例如在化學物質泄漏到水道或人類健康受到威脅時。有望為偏遠地區提供更好的分析服務，且無人機可運輸多種樣品的SPME和TF - SPME提取物。

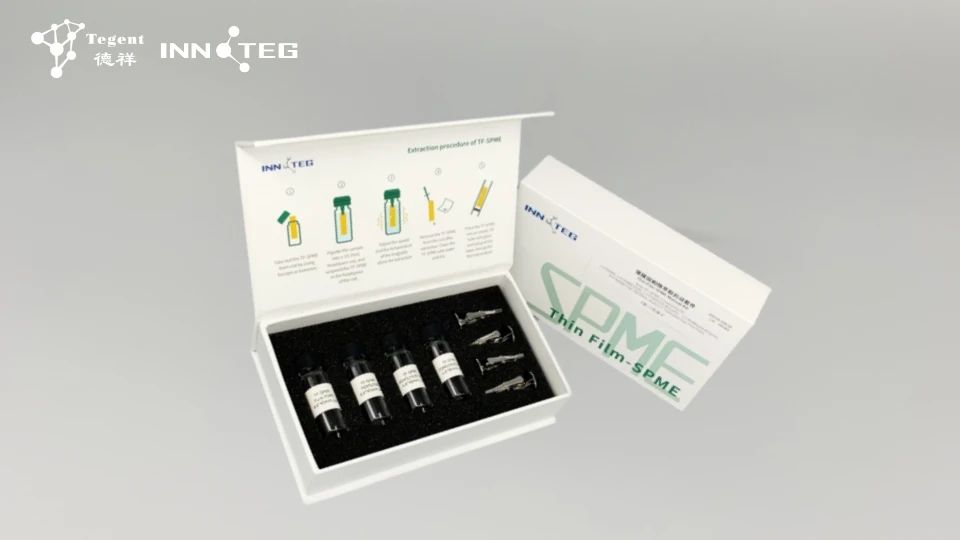

TF-SPME產品介紹
英諾德INNOTEG Thin Film SPME薄膜固相微萃取，最為突出的特點是吸附相的高表面積/體積比，帶來的不僅是萃取容量和萃取效率的提升，對水基質中萃取極性較強的化合物也有良好的效果，對萃取寬極性范圍化合物十分友好。

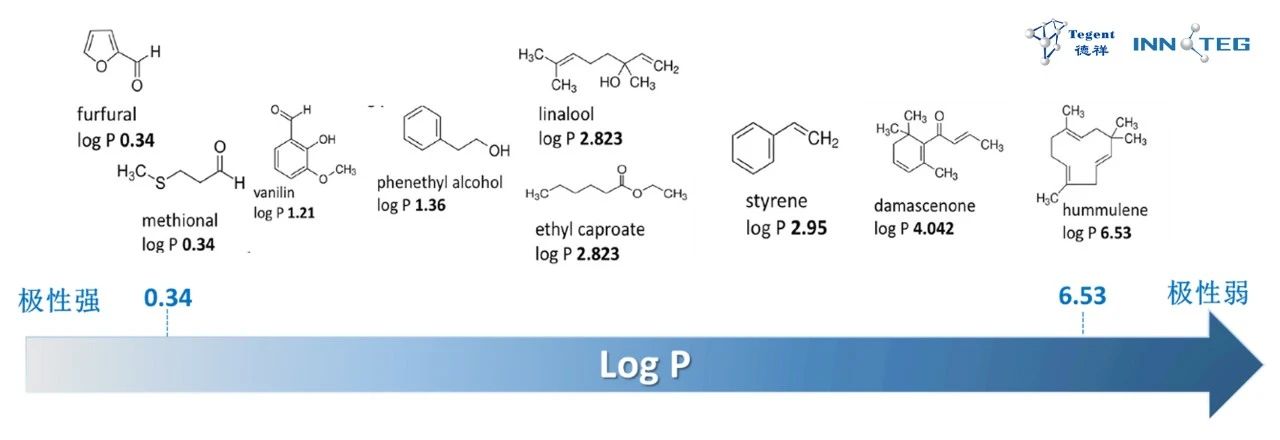

寬極性范圍萃取
產品特點：
● 縮短達到平衡所需的時間，萃取效率更高；
● 增大吸附容量，提高靈敏度，降低檢出限；
● 適用于極性和非極性的揮發性有機物和半揮發性有機物；（log P從0.34-6.53）
● 機械及化學穩定性好，可以在惡劣環境中現場采樣；
● Thin Film SPME應用場景十分廣泛，適用于現場采樣、活體采樣及常規采樣；
● 是一種綠色環保的無溶劑萃取技術；
● 適用于所有標準尺寸的熱脫附儀（3.5x1/4’’）。

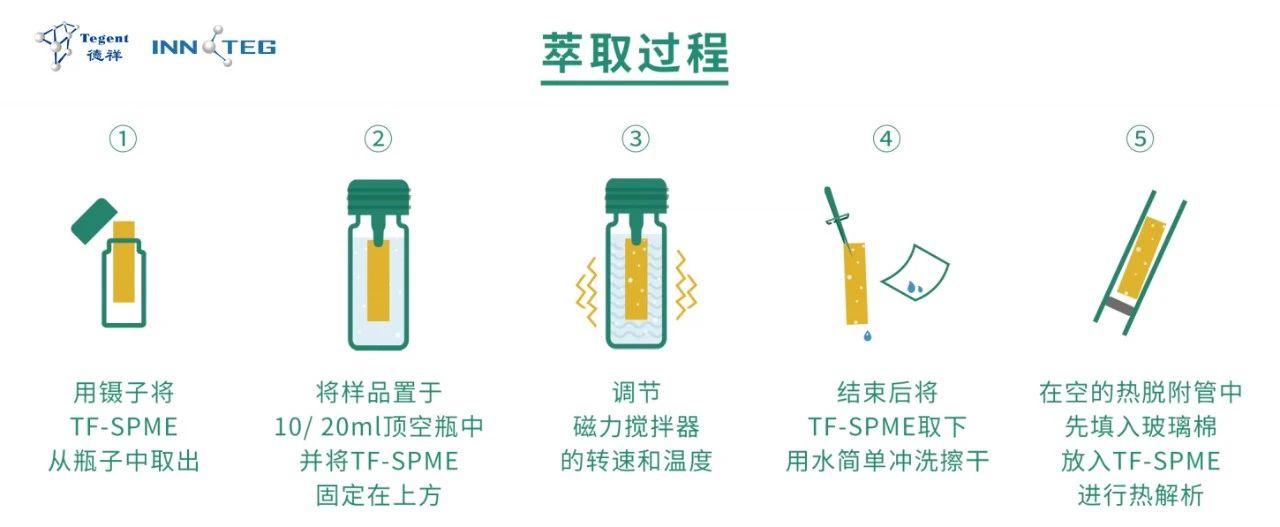

使用過程：
