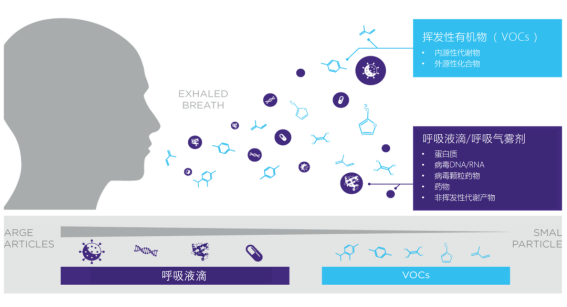

人體呼出氣體中含有上千種痕量級（ppbv~pptv）的可揮發性有機化合物（VOC），通過尋找與疾病代謝高度相關的呼出氣生物標志物進行疾病的篩查和診斷，有助于重大疾病或癌癥的早期發現和早期治療，如肺癌、胃癌、結腸癌、乳腺癌、糖尿病、帕金森病等。

圖片來源：Owlstonemedical.com

呼吸氣的來源

呼出氣VOC被分為內源性和外源性兩大類。內源性 VOC 是由機體生理代謝過程，也可以是疾病感染的病理反應等所產生的揮發性代謝物，其通過血液循環和肺泡交換并呈現在肺泡氣中，其能反應疾?。ㄈ绶伟┑龋┑漠惓４x情況。而外源性 VOC 主要由環境污染或食物等外部來源進入呼吸道內，在呼吸研究中這部分的氣體需要將其排除分析干擾，一般存在于混合氣中。

呼吸氣研究的可靠性

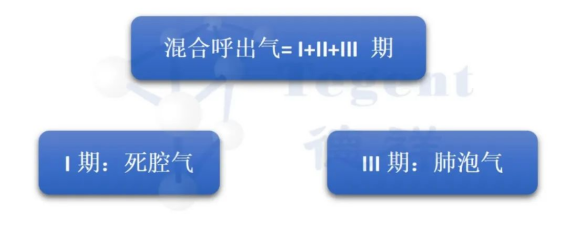

呼吸氣分析應避免環境VOC的污染，盡可能只采集肺泡氣。人體的呼出混合氣包括來自上呼吸道的150 ml死腔氣和來自肺泡深處的350 ml肺泡氣。由于肺泡氣中外源性污染物濃度較低，其內源性VOC的濃度比混合呼出氣高2~3倍，因此，通過控制對不同呼吸階段的采樣，不僅可以提高呼氣分析的可靠性，還可以幫助確定呼氣生物標志物的來源。

那么如何確保采集到肺泡氣，實現對呼吸過程進行控制采樣呢？

Sampling Case氣體采樣器

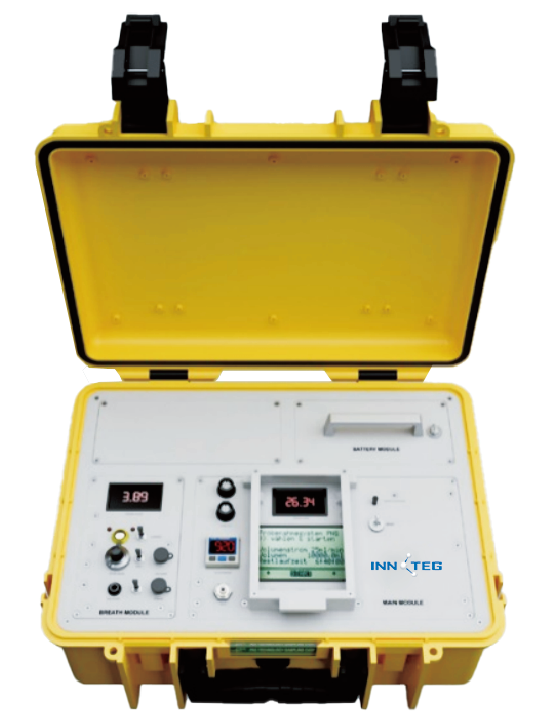

德祥旗下自研品牌英諾德INNOTEG儀器——Sampling Case-B呼吸氣采樣器內置二氧化碳傳感器，可自動識別呼吸的各個階段和呼吸周期，通過監控呼吸周期中二氧化碳濃度，有效識別不同的呼吸階段，確保所采集的呼吸氣完全來自肺泡。

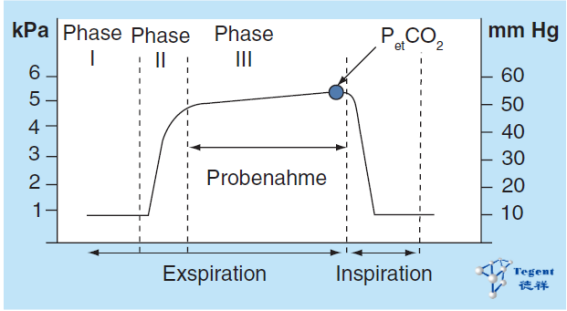

圖1：不同呼吸階段的二氧化碳分壓值

圖來源：Elsevier Science & Technology Journals（2004）

所以，控制呼吸中的二氧化碳濃度是呼吸采樣的關鍵。

呼吸氣檢測作為一種非侵入性的分子生物標識物診斷技術，且樣本容易獲得，并可通過便攜式儀器實現疾病的快速采樣，具有安全、易操作、高敏感性、低干擾等優點，被認為是最具潛力的無創性癌癥檢測技術之一。

呼吸氣分析難點

近年來，雖然呼吸與疾病相關研究受到全球越來越多的醫療機構和研究機構的關注，但在呼吸研究中仍然存在不少分析難點。

01 濃度低

呼出氣中VOCs的濃度極低，依賴于前處理富集和分析設備的高分辨率、高精度、高靈敏度。

02 侵入式采樣

有些疾病的診斷方法需要侵入性取樣才能確診，如惡性胸膜間皮瘤和肺部感染性疾病，這些診斷手段往往是有創的，不僅需要專門的實驗室和技術，而且侵入式的采樣方法會影響患者的安全性。

03 雜質干擾

重要的生物標記物往往因?yàn)闈舛鹊停粡?fù)雜的呼吸氣基質干擾所淹沒。目前大多數前處理方法均對呼吸混合氣進行采樣，混合氣樣本極其容易受到口腔、外部環境吸入等外源性污染物干擾。

04 與容器表面相互作用

大多數的前處理方法是將呼吸氣收集到一次性Tedlar采樣袋或者玻璃容器中，再富集到SPME fiber或者TD熱脫附管里，這會導致呼吸氣中與其表面相互作用或反應，結果受到干擾。

英諾德INNOTEG高效解決方案

針對以上難題，英諾德INNOTEG提出高效的解決方案，Sampling Case-B呼吸氣體采樣器和Needle Trap動態捕集針技術（也稱NTD）的結合，可以解決上述難題。

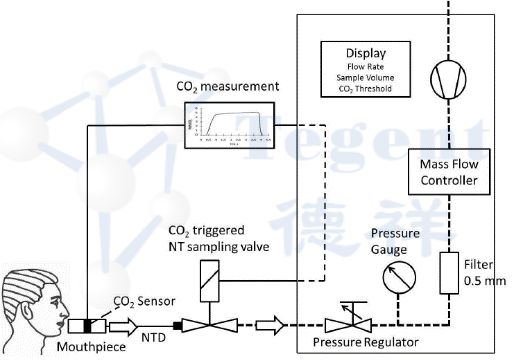

圖2：SC-B呼吸采樣原理圖

SC-B采樣前，設置CO2閾值用于區分呼吸周期的死腔氣和肺泡期。一旦超過閾值(一般設定為4kpa)，閥門將會自動打開，呼出的肺泡氣將被自動預濃縮到Needle trap動態捕集針中，采樣結束后通過GC-MS氣相色譜質譜儀進行分析。Sampling case-B呼吸氣采樣器可直接在護理點進行肺泡氣采樣，無需任何額外的采樣步驟。

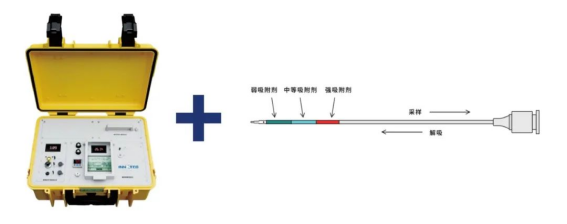

圖3：Sampling Case-B呼吸氣體采樣器和Needle Trap動態捕集針技術結合

技術優勢

• 靈敏度高

                只需要少量的少量（20-100ml）樣品，即可達到儀器靈敏度，Needle trap技術將為pptV–ppbV濃度范圍內的VOCs提供極好的結果。

• 非侵入式取樣

                無需對患者進行有創的采樣，有效，可靠的采樣方式，在臨床應用中有著巨大的潛力。

• 快速、安全

                由于Needle trap技術的小型化設計，僅需少量樣品，采樣時間短，對患者影響小，實現快速安全分析，如采集50ml肺泡氣約3min內收集完。

• 儲存性能好

                和其他技術相比，NTD在運輸和儲存過程中的化合物損失顯著減少，樣品的存儲和運輸簡單、方便、安全。

參考文獻：

[1] 呼出氣分析與肺癌診斷的研究現狀及進展,DOI:10.7507/1007-4848.202112078；

[2] 呼出氣揮發性有機物在肺部感染性疾病診斷中的研究進展，DOI:10.19982/j.issn.1000-6621.20210693；

[3] Evaluation of needle trap micro-extraction and automatic alveolar sampling for point-of-care breath analysis；DOI: 10.1007/s00216-013-6781-9.
